ZXG02型光学探空测风系统
|
 |

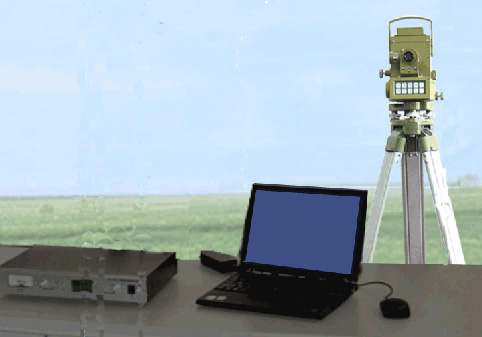

ZXG02型光学谈空测风系统采用400MHz频率探测空中温、压、湿、风资料的便携探测系统，由测风经纬仪、400MHz探空接收设备和数据处理终端三部分组成。该系统不仅自动化程度较高，无电磁波发射，便于隐蔽等特点，而且具有体积小、重量轻，两人即可携带，并可在10分钟内完成架设，实施作业。其优越的便携机动性能，是炮兵侦察分队等实施高空气象探测到理想装备。也可作为常规400MHz雷达探空系统的应急备份装备
|
主要技术指标：
1. 工作频率： 400±5MHz
2. 探测高度：≥10000m （温、压、湿）
探测距离：≥100km
3. 测角范围：
方位： 0°~360°
仰角： -5°~+185°
4. 使用环境：
室外部分：-40°~+50°
室内部分：0°~+40°
5. 机动性： 总重量：≤30kg
6. 架设或拆装时间：≤10min
7. 供电方式：
接收机： 交流220V， 50Hz
经纬仪： 直流6V
笔记本电脑：直流19V
8. 功耗：
接收机： ≤20W
经纬仪： ≤2W
手提电脑：≤100
9. 连续工作时间： ≥2h
10. 采集数据内容及速率：
仰角、方位：1组或3组/min
温、压、湿：5组或7组/min
11. 输出产品： 层风、规定高度风、合成风、弹道风、时间要
素曲线、等压面上的气象要素值、规定等压面上的海拔高度
和时高曲线、特性层、弹道温度、密度偏差量。 |
 |
|
|
